SVG 矩形 <rect>

<rect> 标签可以画矩形,圆角矩形,半透明矩形等等

SVG 形状

SVG 规范有一些预定义的形状元素,可被开发者使用和操作:

SVG 矩形 - <rect>

<rect> 标签可以画矩形,圆角矩形,半透明矩形等等

范例 1

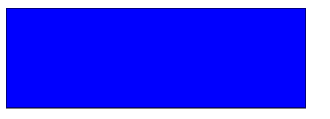

我们来画一个简单的矩形

SVG 圆角矩形

<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
<rect width="300" height="100"
style="fill:rgb(0,0,255);stroke-width:1;stroke:rgb(0,0,0)"/>
</svg>

运行范例 »

对于 Opera 用户: 查看 SVG 文件 (右键单击 SVG 图形预览源)

解释

  • <rect> 元素的 widthheight 属性定义矩形的高度和宽度
  • style 属性用来定义 CSS 属性

  • CSS 的 fill 属性定义矩形的填充颜色(RGB 值、颜色名或者十六进制值)

  • CSS 的 stroke-width 属性定义矩形边框的宽度
  • CSS 的 stroke 属性定义矩形边框的颜色

范例 2

我们看看另一个矩形范例,它包含一些新的属性

SVG 矩形

<svg xmlns="http://www.w3.org/2000/svg" version="1.1" height="500">
<rect x="50" y="20" width="150" height="150"
style="fill:blue;stroke:pink;stroke-width:5;fill-opacity:0.1;
  stroke-opacity:0.9"/>
</svg>

运行范例 »

对于 Opera 用户: 查看 SVG 文件 (右键单击 SVG 图形预览源)

解释

  • x 属性定义矩形的左侧位置(例如,x="0" 定义矩形到浏览器窗口左侧的距离是 0px)
  • y 属性定义矩形的顶端位置(例如,y="0" 定义矩形到浏览器窗口顶端的距离是 0px)
  • CSS 的 fill-opacity 属性定义填充颜色透明度(合法的范围是:0 - 1)
  • CSS 的 stroke-opacity 属性定义笔触颜色的透明度(合法的范围是:0 - 1)

范例 3 : 半透明矩形

CSS opacity 属性用于定义元素的透明值

opacity 的值的范围: [0,1] 0 为全透明 1 为不透明

SVG 半透明矩形

<svg xmlns="http://www.w3.org/2000/svg" version="1.1" height="300">
<rect x="50" y="20" width="150" height="150"
style="fill:blue;stroke:pink;stroke-width:5;opacity:0.5"/>
</svg>

运行范例 »

对于 Opera 用户: 查看 SVG 文件 (右键单击 SVG 图形预览源)

范例 4 : 圆角矩形

rxry 属性可使矩形产生圆角

SVG 圆角矩形

<svg xmlns="http://www.w3.org/2000/svg" version="1.1">
<rect x="50" y="20" rx="20" ry="20" width="80"
height="100"
  style="fill:red;stroke:black;stroke-width:5;opacity:0.5"/>
</svg>

运行范例 »

对于 Opera 用户: 查看 SVG 文件 (右键单击 SVG 图形预览源)
