Android ConstraintLayout (约束布局) 是 Android Studio 2.3+ 创建 activity_main.xml 的默认布局方式

在上一章节中我们学习了 Android ConstraintLayout 中的 链条 ( Chain ) 属性，本章我们就来学习 Guideline (辅助布局)

Guideline (辅助布局)

Guideline 只能用于 ConstraintLayout 中，是一个工具类，不会被显示，仅仅用于辅助布局

它可以是 horizontal 或者 vertical 的，例如 android:orientation="vertical"

• vertical 的 Guideline 宽度为零，高度为 ConstraintLayout 的高度
• horizontal 的 Guideline 高度为零，宽度为 ConstraintLayout 的高度

定位Guideline有三种方式

1. 指定距离左侧或顶部的固定距离 ( layout_constraintGuide_begin)
2. 指定距离右侧或底部的固定距离 ( layout_constraintGuide_end)
3. 指定在父控件中的宽度或高度的百分比 ( layout_constraintGuide_percent)

我们写一个 demo 演示下 Guideline

1. 创建一个 空的 Android 项目 cn.twle.android.ConstraintLayout

2. 修改 activity_main.xml 为以下内容

   <android.support.constraint.ConstraintLayout
       xmlns:android="http://schemas.android.com/apk/res/android"
       xmlns:app="http://schemas.android.com/apk/res-auto"
       android:layout_width="match_parent"
       android:layout_height="match_parent">

       <android.support.constraint.Guideline
           android:id="@+id/guideline"
           android:layout_width="wrap_content"
           android:layout_height="wrap_content"
           android:orientation="vertical"
           app:layout_constraintGuide_begin="100dp"/>

       <Button
           android:id="@+id/button"
           android:layout_width="wrap_content"
           android:layout_height="wrap_content"
           android:layout_marginTop="16dp"
           android:text="Button"
           app:layout_constraintLeft_toLeftOf="@+id/guideline"
           app:layout_constraintTop_toTopOf="parent"/>

   </android.support.constraint.ConstraintLayout>

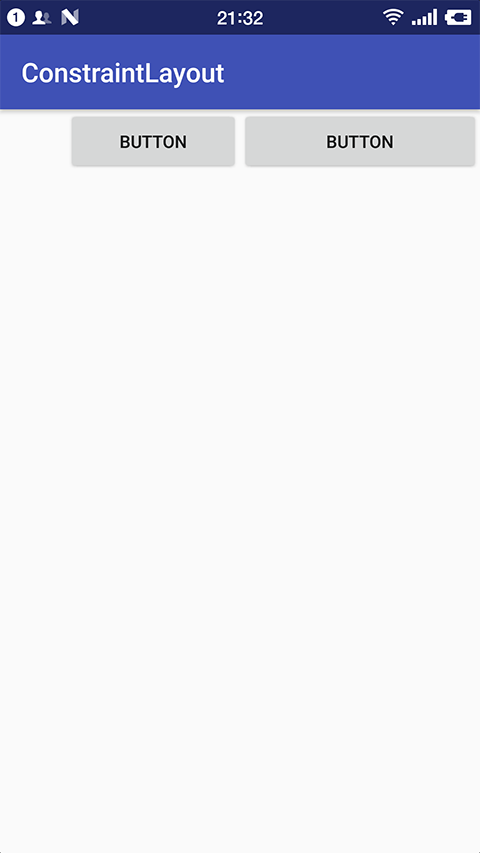

运行范例，显示如下

Guideline 类源码

既然是一个辅助类，我倒是很好奇它的源码长的怎么样，哈哈

public class Guideline extends View {
    public Guideline(Context context) {
        super(context);
        super.setVisibility(8);
    }
    public Guideline(Context context, AttributeSet attrs) {
        super(context, attrs);
        super.setVisibility(8);
    }
    public Guideline(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
        super.setVisibility(8);
    }
    public Guideline(Context context, AttributeSet attrs, int defStyleAttr, int defStyleRes) {
        super(context, attrs, defStyleAttr);
        super.setVisibility(8);
    }
    public void setVisibility(int visibility) {
    }
    public void draw(Canvas canvas) {
    }
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        this.setMeasuredDimension(0, 0);
    }
}

源码就这么一点点，而且大部分都是构造函数

查找下 8 是什么，可以发现如下定义

public static final int GONE = 0x00000008;

1. 也就是说，它默认是 GONE 的
2. public void setVisibility(int visibility) 被空实现了，所以没办法改变它的可见度
3. this.setMeasuredDimension(0, 0); 和 public void draw(Canvas canvas) 的空实现，表明这是一个超轻量的 View，不可见，没有宽高，也不绘制任何东西

所以，Guideline 只有一个作用，那就是 锚点
