Android setMaskFilter

Paint 类有一个这样的方法 setMaskFilter() 可以用不同的 MaskFilter 实现滤镜的效果，如滤化，立体等

setMaskFilter(MaskFilter maskfilter)

MaskFilter

我们一般不会直接使用 MaskFilter，而是使用它的两个子类

类	说明
BlurMaskFilter	使用一个模糊的样式和半径来处理 Paint 的边缘
EmbossMaskFilter	通过指定光源的方向和环境光强度来添加浮雕效果

BlurMaskFilter 模糊效果

BlurMaskFilter(float radius, BlurMaskFilter.Blur style)

参数	说明
radius	指定模糊边缘的半径
style	指定模糊的风格

BlurMaskFilter.Blur 的枚举常量有

值	说明
BlurMaskFilter.Blur.NORMAL	内外模糊
BlurMaskFilter.Blur.OUTER	外部模糊
BlurMaskFilter.Blur.INNER	内部模糊
BlurMaskFilter.Blur.SOLID	内部加粗，外部模糊

我们写一个范例来试验一下

创建一个空的 Android 项目 cn.twle.android.BlurMaskFilter

自定义一个 View 类 BlurMaskFilterView.java

package cn.twle.android.blurmaskfilter;

import android.content.Context;
import android.graphics.BlurMaskFilter;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.Paint;
import android.util.AttributeSet;
import android.view.View;

public class BlurMaskFilterView extends View{

    private String text = "简单教程，简单编程";

    public BlurMaskFilterView(Context context) {
        super(context);
    }

    public BlurMaskFilterView(Context context, AttributeSet attrs) {
        super(context, attrs);
    }

    public BlurMaskFilterView(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
    }

    @Override
    protected void onDraw(Canvas canvas) {

        BlurMaskFilter bmf = null;
        Paint paint=new Paint();
        paint.setAntiAlias(true);          //抗锯齿
        paint.setColor(Color.RED);//画笔颜色
        paint.setStyle(Paint.Style.FILL);  //画笔风格
        paint.setTextSize(68);             //绘制文字大小，单位px
        paint.setStrokeWidth(5);           //画笔粗细

        bmf = new BlurMaskFilter(10f,BlurMaskFilter.Blur.NORMAL);
        paint.setMaskFilter(bmf);
        canvas.drawText(text, 100, 100, paint);
        bmf = new BlurMaskFilter(10f,BlurMaskFilter.Blur.OUTER);
        paint.setMaskFilter(bmf);
        canvas.drawText(text, 100, 200, paint);
        bmf = new BlurMaskFilter(10f,BlurMaskFilter.Blur.INNER);
        paint.setMaskFilter(bmf);
        canvas.drawText(text, 100, 300, paint);
        bmf = new BlurMaskFilter(10f,BlurMaskFilter.Blur.SOLID);
        paint.setMaskFilter(bmf);
        canvas.drawText(text, 100, 400, paint);

        bmf = new BlurMaskFilter(50f,BlurMaskFilter.Blur.SOLID);
        paint.setMaskFilter(bmf);
        canvas.drawText(text, 100, 500, paint);

        setLayerType(View.LAYER_TYPE_SOFTWARE, null);     //关闭硬件加速
    }
}

修改 MainActivity.java 设置 setContentView(new MsView(MainActivity.this))

package cn.twle.android.blurmaskfilter;

import android.support.v7.app.AppCompatActivity;
import android.os.Bundle;

public class MainActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(new EmbossMaskFilterView(MainActivity.this));
    }
}

EmbossMaskFilter 浮雕效果

通过指定环境光源的方向和环境光强度来添加浮雕效果

EmbossMaskFilter(float[] direction, float ambient, float specular, float blurRadius)

参数说明

参数	说明
direction	浮点型数组，用于控制 x,y,z 轴的光源方向
ambient	设置环境光亮度，0到1之间
specular	镜面反射系数
blurRadius	模糊半径

复用上面的范例

创建另一个自定义 View 类 EmbossMaskFilterView.java

package cn.twle.android.blurmaskfilter;

import android.content.Context;
import android.graphics.Canvas;
import android.graphics.Color;
import android.graphics.EmbossMaskFilter;
import android.graphics.Paint;
import android.util.AttributeSet;
import android.view.View;

public class EmbossMaskFilterView extends View{

    public EmbossMaskFilterView(Context context) {
        super(context);
    }

    public EmbossMaskFilterView(Context context, AttributeSet attrs) {
        super(context, attrs);
    }

    public EmbossMaskFilterView(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
    }

    @Override
    protected void onDraw(Canvas canvas) {
        float[] direction = new float[]{ 1, 1, 3 };   // 设置光源的方向
        float light = 0.4f;     //设置环境光亮度
        float specular = 8;     // 定义镜面反射系数
        float blur = 10.0f;      //模糊半径
        EmbossMaskFilter emboss= new EmbossMaskFilter(direction,light,specular,blur);

        Paint paint = new Paint();
        paint.setAntiAlias(true);          //抗锯齿
        paint.setColor(Color.BLUE);//画笔颜色
        paint.setStyle(Paint.Style.FILL);  //画笔风格
        paint.setTextSize(70);             //绘制文字大小，单位px
        paint.setStrokeWidth(8);           //画笔粗细
        paint.setMaskFilter(emboss);

        paint.setMaskFilter(emboss);
        canvas.drawText("简单教程，简单编程", 50, 100, paint);

        setLayerType(View.LAYER_TYPE_SOFTWARE, null);     //关闭硬件加速
    }
}

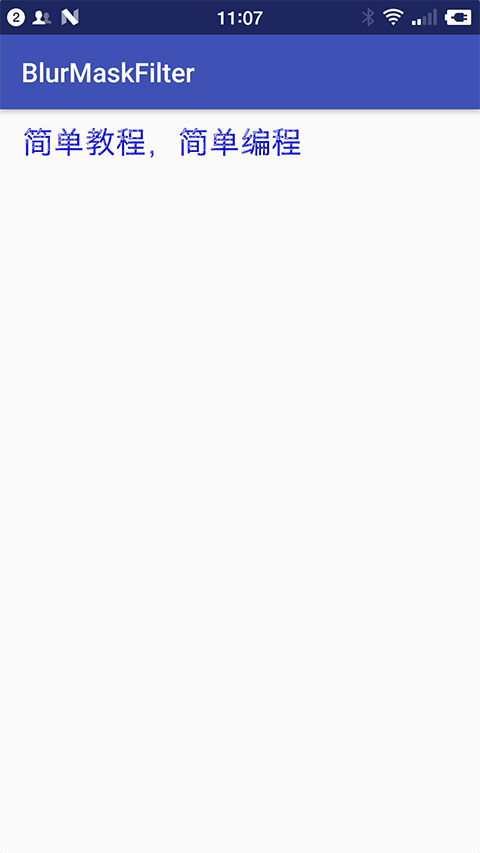

修改 MainActivity.java 设置 setContentView(new MsView(MainActivity.this))

package cn.twle.android.blurmaskfilter;

import android.support.v7.app.AppCompatActivity;
import android.os.Bundle;

public class MainActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(new EmbossMaskFilterView(MainActivity.this));
    }
}

注意事项

如果不关闭硬件加速，那么 MaskFilter 就不会起效果了，这是因为 Android 在 API 14 以上版本都是默认开启硬件加速的，这样充分利用 GPU 的特性，使得绘画更加平滑，但是会多消耗一些内存

把硬件加速关了就好，可以在不同级别下打开或者关闭硬件加速，一般是关闭

Application ：在配置文件的 application 节点添加
```
android:hardwareAccelerated="true"
```
Activity ：在配置文件的 activity 节点添加
```
android:hardwareAccelerated="false"
```
View ：可以获得 View 对象后调用，或者直接在 View 的 onDraw() 方法里设置
```
view.setLayerType(View.LAYER_TYPE_HARDWARE, null);
```

参考文档

官方API文档： BlurMaskFilter
官方API文档： EmbossMaskFilter
